噴霧干燥法洗衣粉生產設備-01

序號

No.

設備名稱

Equipment

規格型號

Specification

材質

Material

數 量

QTY

一.干燥設備 Drying System

1

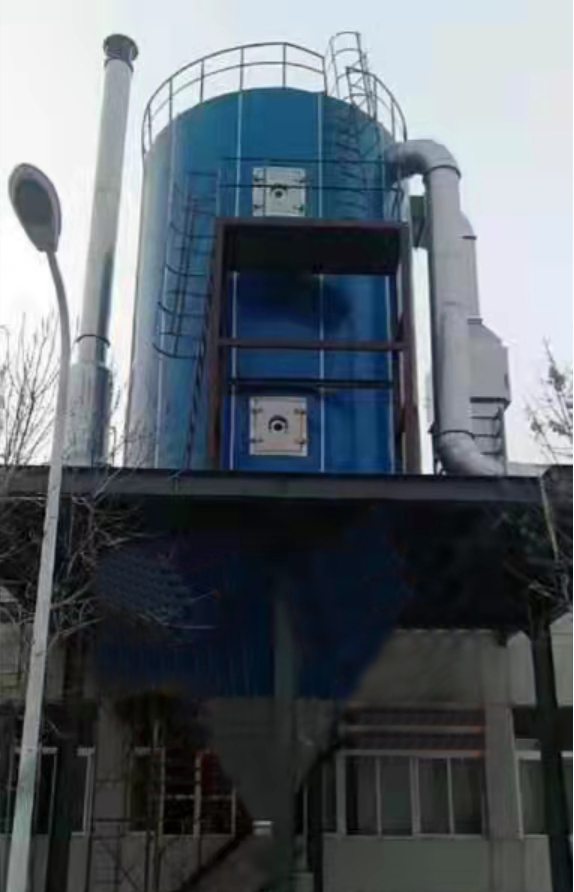

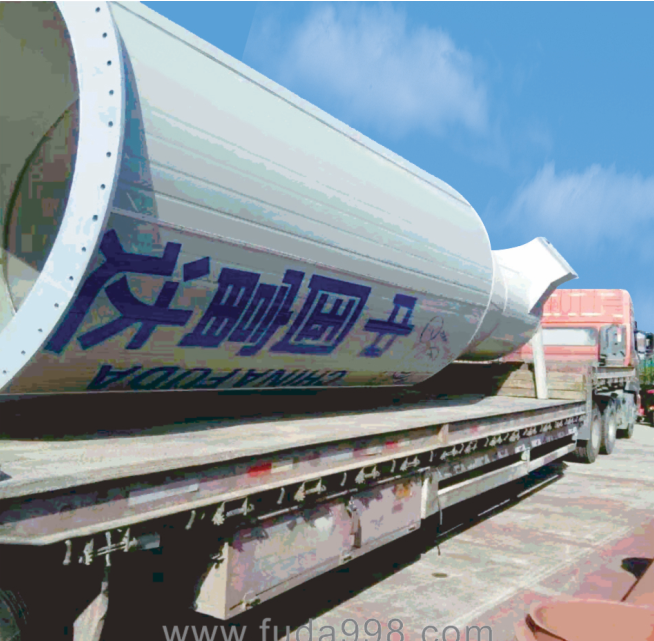

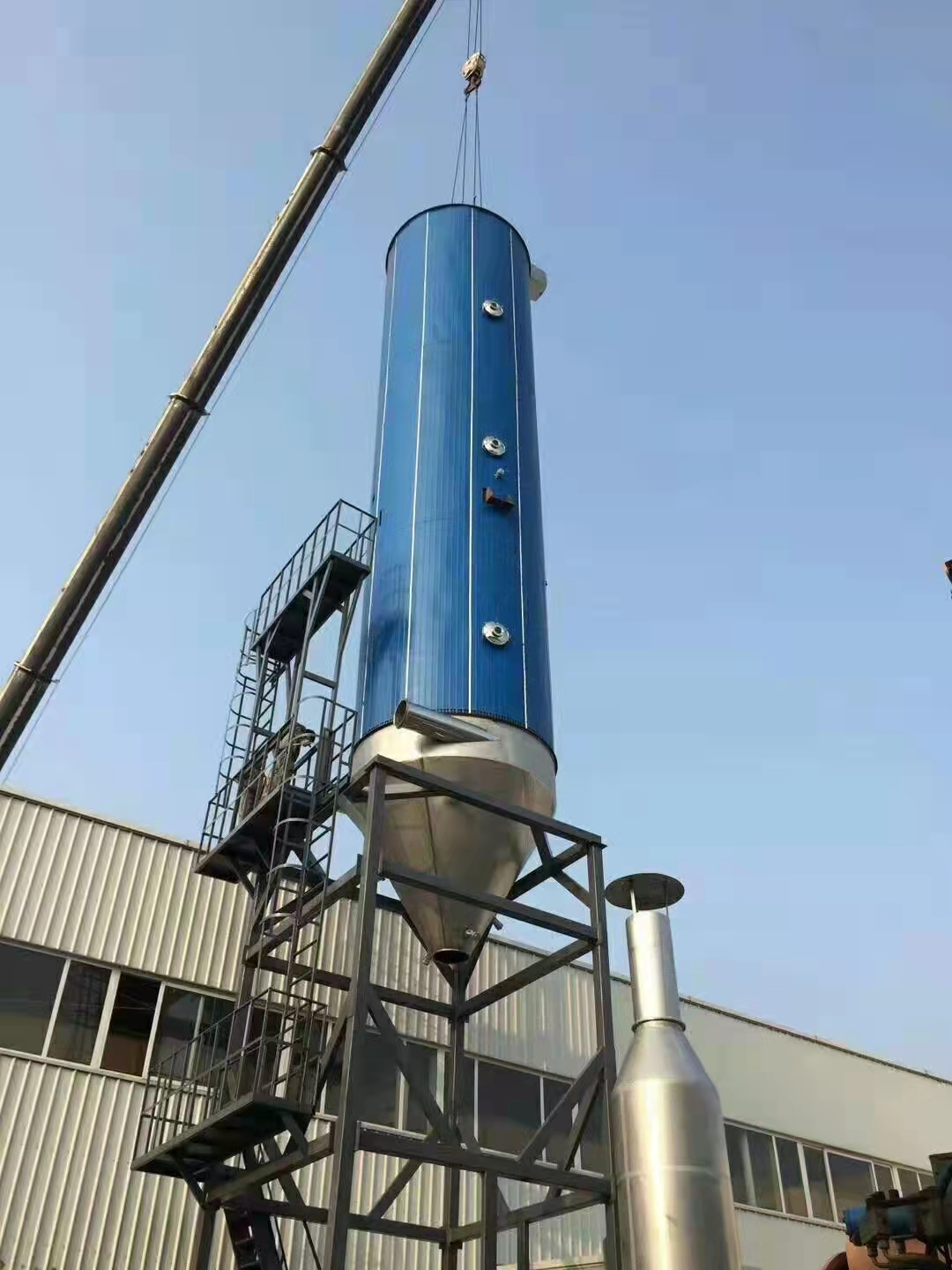

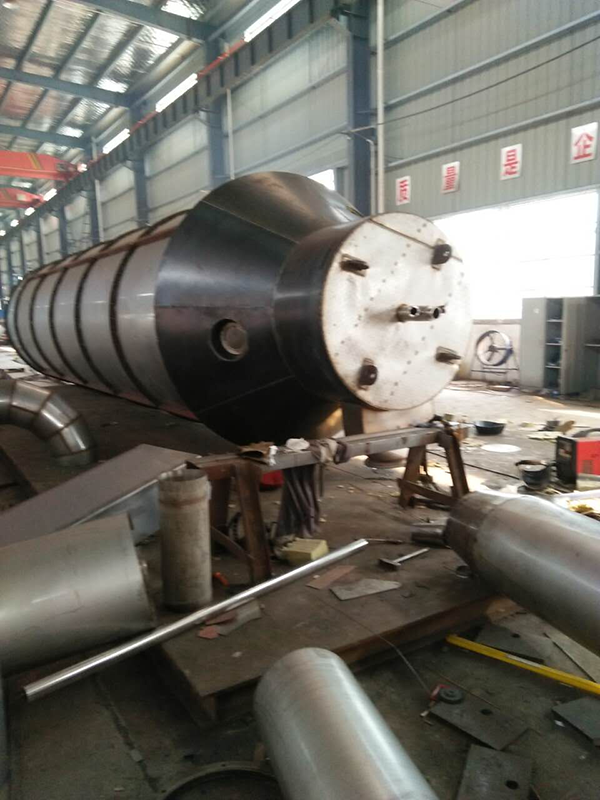

干燥塔體

Tower body

主塔圓柱直段高度

Φ3000mm*2.5mm         *21000mm

SUS201

內壁焊縫拋光處理，外包彩鋼板

Tower inner slot welded and polished,

wrapped shaped colorful steel plate 1.0mm

1

2

塔承載加強圈、骨架

Skeleton

角鐵、槽鋼加強圈等

Angle iron, channel steel,

stiffening ring

碳 鋼

Carbon steel

1

3

熱風分布器

Air deflector

Φ1680mm*3.0mm

SUS201

3

4

人孔檢修門

Observation manhole

400mm*600 mm

SUS201

3

5

出風管及清洗人孔

Duct and cleaning manholes

Φ400mm

SUS201

1

6

錐體氣錘

Pneumatic hammer

SK-40

碳鋼

Carbon steel

8

7

主塔支撐鋼架

Steel support

Nil

碳鋼

Carbon steel

1set

8

進塔熱風管道

Hot air pipe

Φ600 mm *3mm

內壁SUS201/外包碳鋼

Inner material SUS201, wrapped carbon steel

1

9

變徑連接管道

Variable section tube

Nil

碳 鋼

Carbon steel

2

10

保溫材料

Insulation material

保 溫 層 厚 度 ：100mm

 Insulation layer

硅酸鋁

Aluminum silicate

1

二.熱源系統  Heating System

11

燃氣熱風爐

Gas hot blast stove

RS120

內套筒 SUS310

外套筒 SUS201

保溫

碳鋼

Inner material SUS310,wrapped

SUS201 insulation is carbon steel

輸出熱能 120萬大卡

保溫層厚度

100mm， Thermal output 1200,000kCal,

insulation layer thickness

1

三.鼓風系統 Air supply System

12

鼓風機

Blower

4-72-6c 功率Power 15kw

SUS201

1

13

初/中效空氣過濾器

Primary, middle effect air filter

1500x1500x800

不銹鋼 201、無紡布

SUS201/composite materials

1

四.進料系統 Feeding System

14

進料泵

Feeding pump

3DP40-4KW

變頻調速泵體材料進排閥組為

不銹鋼 201，泵裝有安全閥，

耐震壓力表，進出口法蘭連接

3DP40-4KWAdjustable,Motor

 frequency control of motor speed.

Material inlet and outlet valvebank

 is SUS201, the pump isequipped

with a safety valve, pressure

 gauge, inlet and outlet

 flange connection

SUS201

1

15

噴槍

Spray gun

Nil

SUS201

8

16

雙層反應釜

Double-layed mixer tank

304不銹鋼，雙層蒸汽加熱，均質乳化、

容積 1300 升

Nil

1

17

精濾反應釜

Refined filtration mixer tank

304不銹鋼，雙層蒸汽加熱，均質乳化、

容積 1300 升

Nil

1

18

泵閥系統

Valves & pump

Nil

Nil

1

五.排料系統  Discharging System

19

高 效 旋 風 分 離 器

Cyclone seperator

CZT*1300

板 厚 度 2.0mm

plate thickness 2.0mm

SUS201

1

20

旋 風 出 料 閥

Cyclone outlet valve

BGFY-6L P=0.75KW

SUS201

1

21

返料系統

Reverting

Nil

SUS201

風機碳鋼材質

fan carbon steel

1

六.除塵系統  Dust removal system

22

管道

Pipes

DN500 mm δ2mm

SUS201

1

23

布袋除塵機

Bag-filtering dust precipitator

MC-150-2000

SUS201

布袋材質：三防布袋，

龍骨碳鋼噴涂，用戶自配配套空壓機

（5公斤壓力，供氣量 0.8m3/分鐘）

Filtering 85㎡, material: three-proof bag,

 skeleton carbon steel, customer

prepare air Compressor onsite

（5kg pressure，air capacity 0.8m3/minute）

1

24

除塵主件

Other equipment for dust filtering

Nil

Nil

1set

七.引風系統  Induced draft fan

25

引風機

Induced draft fan

9-26-9D 功率 30kw   9-26-9D

Power:30kw

碳鋼

Carbon steel

1

八.控制系統  Electronic control system

26

控制柜

Electric cabinet

標準柜 PLC

碳鋼

Carbon steel

1

27

變頻器

Frequency converter

4kw

Nil

1

28

溫度傳感器

Temperature sensor

一只溫度上限 400℃

另兩只上限 200℃

One upper temperature

400℃, another two upper

temperature 200℃

組件 package

2

29

壓力傳感器

Pressure sensor

-3000pa 至+3000pa -3000pa~+3000pa

組件 package

1

九.輔助系統  Auxiliary system

30

欄桿

Rail

φ35

碳鋼

Carbon steel

1

31

扶梯

Escalator platform

實配

Configuration according to fact

碳鋼

Carbon steel

1

32

現場電線電纜橋架

Live wire and cable bridge

實配

Configuration according to fact

組件

Package

1

33

現 場 鋼 結 構 平臺

Live steel structure platform

實配

Configuration according to fact

碳鋼

Carbon steel

1

十.后配料部分 Detergent powder packing system

34

洗衣粉分裝機

Filling machine

Nil

Nil

2

35

洗衣粉篩分機

Sieving machine

Nil

Nil

1

36

洗衣粉加酶加香混合機

Mixer for adding enzyme and perfume

Nil

Nil

1

37

洗衣粉封口機

Sealing machine

Nil

Nil

2

合計 Subtotal

(此價格為出廠價，如需增值稅發票需要另加12%)

(This is factory price. If you need VAT invoice, you need to add 12%)
