全自動臥式圓瓶貼機-18

一、基本用途：

本貼標機專門設計，具有專一性，專用于客戶提供的圓瓶貼標。熟悉本設備后，可應用于其他產品的圓瓶貼標。

二、技術參數：

＊貼標精度：±1mm (不含產品、標簽誤差)，調整水平明顯影響到貼標精度；

＊貼標速度：100～300件/分鐘，取決于產品長度和質量；

＊適用產品：客戶所提供的樣品；

＊適用標簽：客戶所提供的卷裝標簽；

＊整機尺寸：2050×650×1450mm（長×寬×高）；

＊適用電源：220V 50/60HZ；

＊整機重量：約200Kg。

三、貼標過程解析：

1， 放產品到分料機構上；

2， 產品在分料機構的作用下，分離成單件的產品

3， 產品在輸送帶的帶動下，自動向右側貼標機構運行；

4， 產品在輸送帶作用下，經過檢測傳感器；PLC收集到檢測信號

5， 進入到貼標工位，標簽貼附在工件上，覆標滾輪將標簽壓緊；

6， 產品在輸送帶的作用下前行；

7， 產品落在收料機構上；

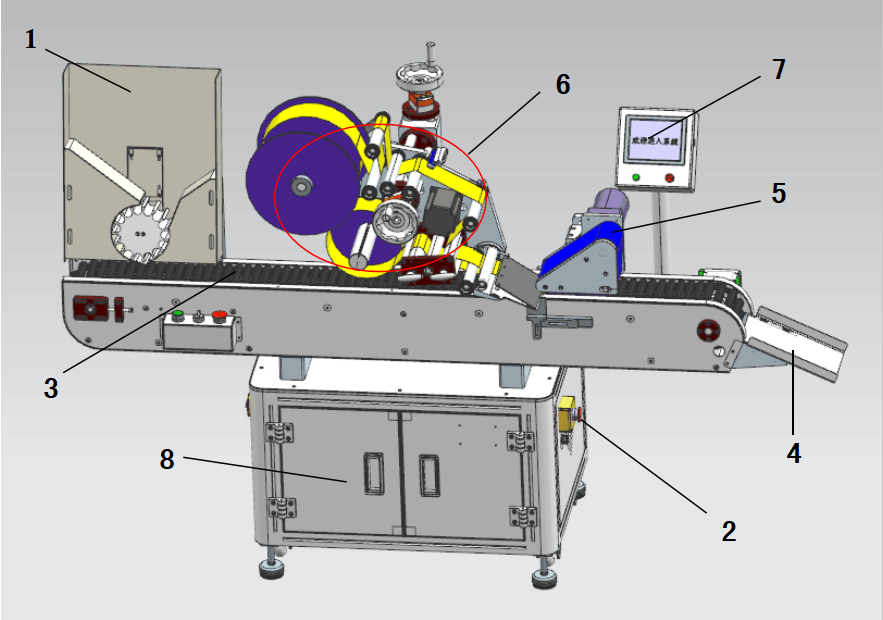

貼標機的機械結構和各部分功能，如下圖標注所示。

1分料機構：用于將層疊的產品分離成單件。

2總開關：整臺機器的總電源開關.

3輸送機構:將產品輸送到貼標位置，貼標后，輸送到收料機構。

4收料機構：承接完成貼標輸送過來的產品。

5覆標機構：將貼附在產品上的標簽壓緊。

6貼標頭：貼標的核心部件，實現貼標功能。

7觸摸屏：人機對話窗口，進行各種參數調節。

8電箱：貼標機電氣控制中心，排布各種控制器和PLC。
