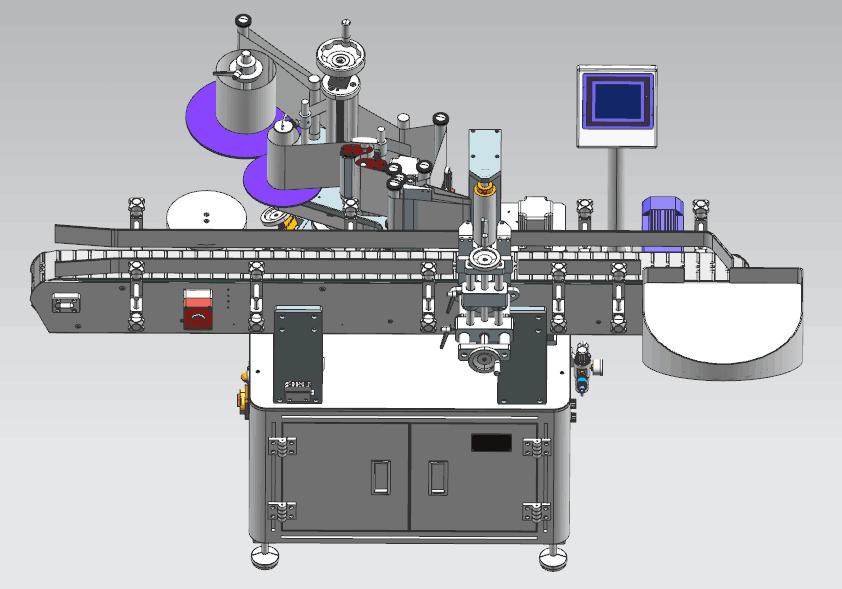

全自動立式圓瓶貼標機-19

一、基本用途：

可用于各種圓柱形物品的全周/半周、正背雙標貼標，如食品罐頭、化妝品圓瓶、醫藥瓶等的貼標；如另配色帶打碼機，可實現貼標同時打印生產批號等信息。

二、適用范圍：

＊適用標簽：不干膠標簽，不干膠膜，電子監管碼，條形碼等；

＊適用產品：要求在圓周面、圓錐面上貼附標簽或膜的產品；

＊應用行業：廣泛應用于食品、醫藥、化妝品、日化、電子、五金、塑膠等行業；

＊應用實例：PET圓瓶貼標，塑料瓶貼標，食品罐頭等。

三、技術參數：

＊貼標精度：±1mm (不含產品、標簽誤差)；

＊貼標速度：20～60件/分鐘（與產品標簽尺寸有關）；

＊適用產品尺寸：￠30≤產品直徑≤￠100mm；

＊適用標簽尺寸：15≤寬度≤110mm，長度≥20mm；

＊整機尺寸：1800×900×1300mm（長×寬×高）；

＊適用電源：220V 50/60HZ；

＊氣壓：0.2～0.5Mpa；

＊整機重量：180Kg。

四、貼標過程解析：

1， 瓶子從左側進入輸送帶；

2， 分瓶機構減慢工件的輸送速度，讓工件之間拉開一個距離，為后續的貼標保證時間；

3， 工件進入到檢測區域，檢測到工件后，定位汽缸延時伸出壓住工件；

4， 定位工件后，經過設定的時間，牽引電機轉動送出標簽，同時旋轉覆標；

5， 貼好標簽后，定位氣缸退回，工件隨輸送帶離開貼標位置；

6， 上端分瓶機構放一個瓶子——依上循環連續貼標。

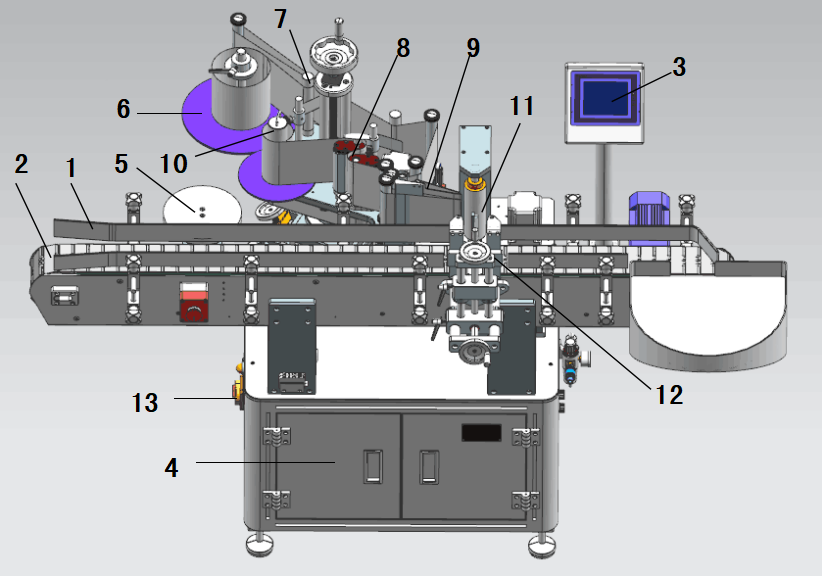

1 導向機構：用于導正工件，大小不同工件可通過導向桿的連接關節調節。

2 輸送機構：將工件輸送到右側進行貼標，并將貼好的產品送走。

3 觸摸屏：人機對話窗口，進行各種參數調節。

4 電箱：貼標機電氣控制中心，排布各種控制器和PLC。

5 分瓶機構：通過調節電機的速度來調整工件的分開距離，滿足前工件貼標需要的時間。

6 料盤：放置標簽。

7 標簽壓緊機構：壓緊標簽，保持標簽張力，確保準確貼標。

8 牽引機構：電機帶動，通過牽引底紙，提供剝標動力。

9 剝標板：剝離標簽。通過標簽繞行形成R角，有效剝離標簽。

10 收料機構：回收底紙。

11 覆標機構：對貼標的標簽進行覆標。

12 定位機構：用于工件的定位。

13 總開關：用于總停機，擰橫為打開，擰豎為關閉；
